Produktdetails:

Herkunftsort: China
Markenname: HRD/MOTU
Zertifizierung: CE, ISO9001, ISO18001
Modellnummer: GTZW-S

Zahlung und Versand AGB:

Min Bestellmenge: 1ps
Verpackung Informationen: Holzetui für den Export
Bestpreis Kontakt

Detailinformationen

Phase: 3phase 220Vac, Phasen Zertifikat: CER, ISO9001
Steuerung: DSP-Chip Anzeige: Großer LCD
Farbe: grau (schwarze optionale) Garantie: 2 Jahre nach Versand
Markieren:

Spannungskonstanthalter mit 3 Phasen

,

Selbstspannungsstabilisator

,

dsp brechen Steuerspannungsstabilisator ab

Produkt-Beschreibung



GTZW-S10-1600KVA 3 Spannungs-Stabilisator-Spezifikationen der Phasen-digitalen Steuerung



1. Arbeitsbereiche

Verwendung: Innen-, Erschütterung-frei u. rütteln Sie, Stabilisator keine ernste Neigung vom Isolierungsgas, Dampf, chemische Absetzung, Staub, Schmutz und anderes Bombardierungs- und ätzendesmedium auf.

Funktions-Spannung: 220/127 O r200/120 +/--30%, 50/60HZ

Arbeitsbereich-Temperatur: - 15℃~+45℃

Höhe: ≤35000m,

Relative Luftfeuchtigkeit: ≤90%
Lasts-Regelungs+/5%

Geräusche: < 9="" DB="" 1="" Mt="">

Verteiler für das Addieren von Phasen



  1. Produktbeschreibung
Phase Modell

Kapazität

(KVA)

Strom (A) Größe (Millimeter)
W*S*G
Gewicht (Kilogramm)
3phase GTZW-S10 10 28 350×600×750 140
GTZW-S15 15 40
GTZW-S20 20 55 160
GTZW-S30 30 84 180
GTZW-S45 45 125 390×650×870 195
GTZW-S60 60 165 240
GTZW-S75 75 207 460×650×1200 316
GTZW-S100 100 279 330
GTZW-S150 150 418 700×700×1600 450
GTZW-S200 200 550 530
GTZW-S250 250 627 1100×800×2100 630
GTZW-S320 320 891 720
GTZW-S400 400 1115 810
GTZW-S500 500 1393 910
GTZW-S600 600 1672 1050
GTZW-S800 800 2229 1800×1000×2100 1300
GTZW-S1000 1000 2787 1650
GTZW-S1200 1200 3344 1900
GTZW-S1600 1600 4457 1800×1000×2100



3.Characteristics



V LCD Großbild

Unter Verwendung Großbild-LCD-Anzeige zeigt Dose dynamische Anzeigenspannung, Strom und alle Arten Arbeitsbedingung.



V Produkt-Eigenschaften

Die Geschwindigkeit der Antwortzeit (stabilisierte Geschwindigkeit) ist sehr schnell, berührungsfrei, Entstörungs-, kein mechanischer Defekt und Abnutzung der Kohlebürste, wartungsfrei. Dreiphasenspannung, die sich unabhängig reguliert, um die Balance der Ausgangsspannung sicherzustellen. Schützen Sie effektiv die Sicherheit der Präzisionsausrüstung.



V kann Präzision (Ertraggenauigkeit) justiert werden

Alle Präzision des Stabilisators wird plus oder minus 2 Volts eingestellt. Entsprechend unterschiedlicher Last kann Nachfrage plus oder minus 2 Volts, plus oder minus 2 Volts justiert werden.



V Handbuch Voltage Regulation

Entsprechend Produktionsanforderung im Rahmen des 10% Nennspannungswertes, kann der Stabilisator Spannung für unterschiedliche Elektrogeräte willkürlich einstellen.



V automatische Überbrückungs-Funktion

Ausgerüstet mit automatischer Überbrückungsfunktion, wenn der Stabilisator ausfällt, kann sie zu die Hauptleitungen automatisch machen, keine Neigung für die Produktion.



V ausgegebene Hochs und Tiefs-Spannungs-Schutz-Funktion

Wenn Überwachungsschaltung die Ausgangsspannung über der oberen oder untereren Grenze hinaus ermitteln, kann Spannungsstabilisator zu die Hauptleitungen automatisch machen, keine Neigung für die Produktion.



V Mangel an Phasen-/Phasen-Störungs-Schutz-Funktion

Als Überwachungsschaltung Phasenausfall ermittelte, schneidet Spannungsregler /stabilizer den Ertrag automatisch und Stimmewarnung ab.



V Verzögerungs-stabilisierende Ausgangsspannungs-Funktion

Spannungs-Stabilisatorstiefel oder erholen sich von einem Zustand des Schutzes, würde nicht reguliert sofort. Aber Aufenthalt an, erst nachdem Benutzer bestimmen, dass die Netzspannung normal sind, zu garantieren, dass die Lastsausrüstung nicht beschädigt würde.





V automatische Ausgabefunktion

Systemvoreinstellung ist automatischer Ertrag. Wenn Stabilisator an die Hauptleitungen anschließen, ermitteln System, dass das Stromnetz normal ist, dann würde es 30 Sekunden verzögern und automatisch stabilisieren würde Ausgangsspannung.



V Modularbauweise, einfach zu ersetzen und zu reparieren

Modularbauweise-, Regulierenstromkreis und Überwachungsschaltungsunabhängigen miteinander annehmend, sind alle Komponenten Standard-normalisierung. Versammlung, Entstörung, Wartung sind und schnell einfacher.



V starke Last/Tragfähigkeit

Als die kurzzeitige Überlastung oder der Kurzschluss, der Transformator nicht geschädigt würden, um brennendes Feuer der Spule zu vermeiden. Wenn Überlastung 150%, Stabilisator 90 Sekunden widerstehen kann, 20 Sekunden für Überlastung 200%.

  1. Hauptsächlichsachwortverzeichnis
INPUT Nennspannung FF208/220 VAC, F-N 120/127 VAC
Stabilisierter Spannungsbereich 3P3W+G 220Vac+/-30% (20-60% kann besonders angefertigt werden)
Frequenz 60HZ
Unterbrecher Ja
OUTPUT Nennspannung

152/252 FF und F-N 87/152



Mittelspannung ±7℅ (kann justiert werden)
Geben Sie Genauigkeit aus FF 200/208/220 VAC +/--2 Volt, F-N 118/127 VAC +/- 5%
Antwortzeit ≤3ms
Energie-Faktor 0,9
Stabilisierungs-Zeit ≤100ms/Step
THD < 1="">
Lastsregelung 1,5%
Leistungsfähigkeit ≥99℅
Dreiphasenungleichgewicht-Faktor Dreiphasenspannungsbalance automatisch, incrementation≤2%
Unterbrecher Ja
SCHUTZ Über Spannung Wir nehmen den Antrag an
Unter Spannung Wir nehmen den Antrag an
Phasen-Verlust Ja ununterbrochen überbrücken
Überspannungsschutz Ja
Überlastung Elektrische Entdeckung, überbelasten 1 Minute, der Ertrag würde abgeschnitten.
Überstrom Elektronische Entdeckung und Leistungsschalterdoppelschutz.
Kurzschluss Elektronische Entdeckung und Leistungsschalterdoppelschutz.
Überbrückung Manuelle Überbrückung und automatische Überbrückung.
ANWEISUNG Spannung A, B, C, ∑ABC-Dreiphasenshows richten beziehungsweise und Ist-Werte aus
Gegenwärtig A, B, C, ∑ABC-Dreiphasenshows richten beziehungsweise und Ist-Werte aus
Arbeitszustand AVR/Bypass
Anormal Überspannung, Unterspannung, Überlastung, Sicherungsschlag
STEUERMODUS DSP lassen Meßintelligente Steuerungstechnik des chips laufen
ARBEITSmodus

Mit automatischer Spannungsregulierung und der Überbrückung zwei arbeitend

Modus.

VOLTAGE REGULATIONS-MODUS 3-phasig justieren Sie Spannung separat

ÜBERLASTBARKEIT



500% für 10 Sekunden

100% für 15 Minuten

50% 1 Stunde lang

30% 2 Stunde lang

10% fahren fort

MASS-ZEIT FÜR KORREKTUR 8,33 Frauantwort 1,5 wir (Mikrosekunden)
ISOLIERUNGS-TRANSFORMATOR Ja 1 für Phasen

















materielle Liste 5.Main

Materieller Name Quantität Hersteller Einleitungen
EINSCHLIESSUNG 1pcs HRD

Nehmen Sie 2,0 stark kaltwalzen Stahl-Sheets.Surface-Behandlung an: Beschichtung G139→Phosphating+PZ660 powder+powder oder elektrostatisches

(RAL7032) Plastiksprühen;

ANZEIGE 1pcs HRD Nehmen Sie Weitwinkel-LCD Anzeige STH an und offenbar lesen; steroscopical und direkt.
HAUPTAUSSCHUSS 1pcs HRD Entwickeln Sie PWB unabhängig, stabiler Schaltkreis; Die Hauptkomponenten nehmen importierte Marke, wie „Infineon“, „St.“, „Fairchild“, „Toshiba“, etc. an.
SINGEN SIE DIE PHASE, DIE TRANSFORER KOMPENSIERT 3PCS HRD Durch eintauchende das Sekundärvakuum und backen Sie ununterbrochen 10 Stunden lang unter der hohen Temperatur von 130 ℃.Transformer-Isolierungsklasse F, Hitzebeständigkeit 155 ℃. Die ganze Stoßspannung sind 3500V/5mA/min;
DREIPHASENRegeltransformator 3PCS HRD
RELAIS 3PCS HRD Nehmen Sie inländische erstklassige Marke, den Special an, der für den Spannungs-Stabilisator der digitalen Steuerung besonders angefertigt wird.



SICHERUNG





3PCS Ming Rong Annahme der inländischen Sicherung, die erste Marke Produkte der hohen Qualität der Firma „Ming Rong“
INPUT-SCHALTER 1PCS SHIHLIN

ABSORPTION

WIDERSTAND

6PCS VILVA ELEKTRONISCH

Industriell-Gradwiderstandstall und -langlebiges Gut



dauerhaft



HYSTERESE ZWISCHEN SCHRITTEN     < 1="">
UMWANDLUNG     RELAIS
TECHNOLOGIE     ZUSATZ UND ABZUG PHASOR
ZAHL-HÄHNE     6





6.Technology und spezielle Anforderungen

1.With ausgegebener manueller Überbrückungsschalter;

2. Einschließungsmaterial: Baosteel (oder Wuhan-Eisen und Steel Group Corp) starke 2mm walzen Stahlbleche kalt;

Behandlung 3.Surface: Beschichtung G139→Phosphating+PZ660 powder+powder (RAL7032);

4.Products Fertigung in Übereinstimmung mit dem Gesetz des Volksrepublik- Chinaindustriestandards, Kompensationswechselstrom-Stabilisator-Ziele.

Dokumente 7.Technical

Stellen Sie die komplette technische Datei über die Ausrüstung zur Verfügung:

A.1pcs die ganze Maschinenqualitätsbescheinigung.

B.1pcs-Warentestbericht

C.1pcs-Benutzerhandbuch

Versicherung 8.Quality und Kundendienst

1)Ausrüstungsgarantiezeitraum ist vom Liefertermin 2-jährig;

2)Während des Garantiezeitraums technische Unterstützung des Lieferantenangebots für freies; Wenn die Mitteilung des Ausfalls durch die Partei A erhalten Sie, sollte Partei B die Garantieverpflichtungen einführen; Antwort innerhalb 8 Stunden und die Lösung sollten ohne 24 Stunden gegeben werden, um die Verluste der Partei A. zu verringern. Wenn Wartungsbedarf andere Ersatzteile, die kaufende Vorlage der Partei B, Installation und Entstörung, innerhalb 48 Stunden das Problem löst.

3)Nach dem Garantiezeitraum versehen der Lieferant Benutzer mit fristgerechtem, hochwertigem, vorteilhaftem technischem Service und liefern Ersatzteile.

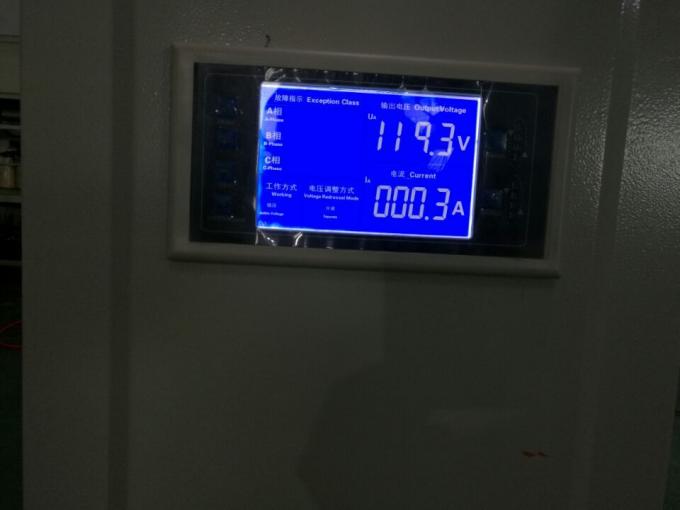

9.Display, großer LCD

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 0

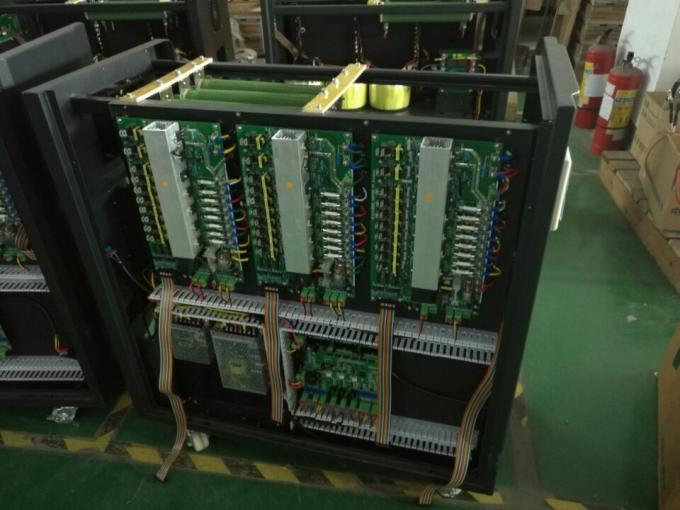

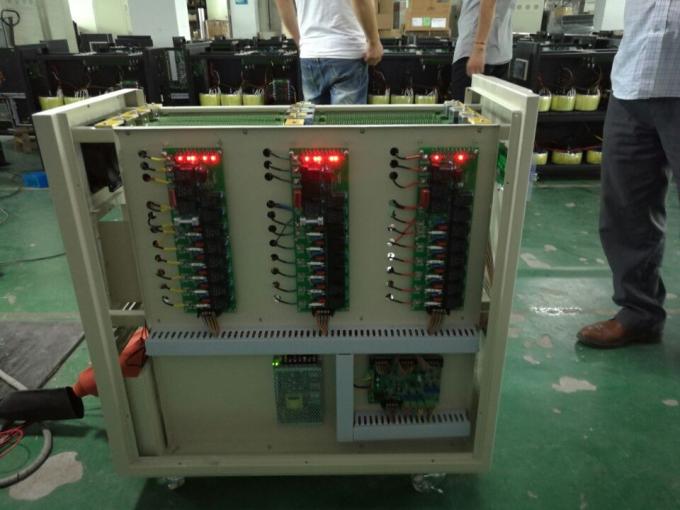

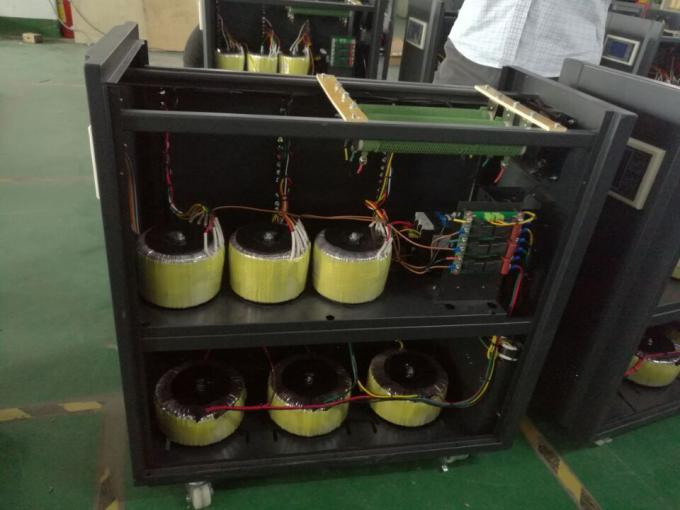

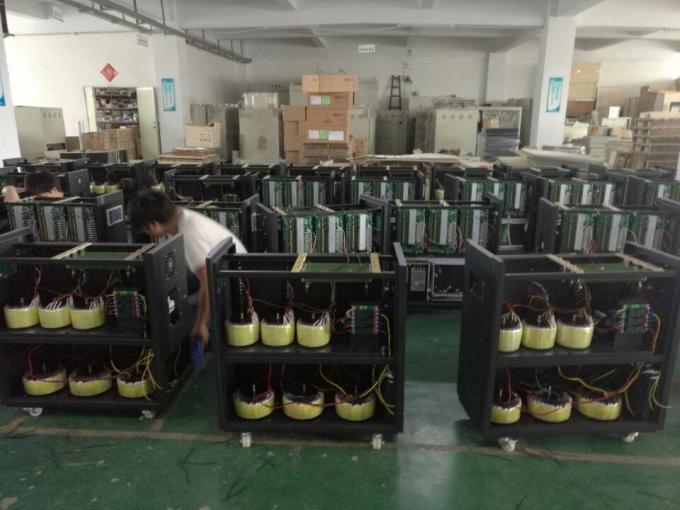

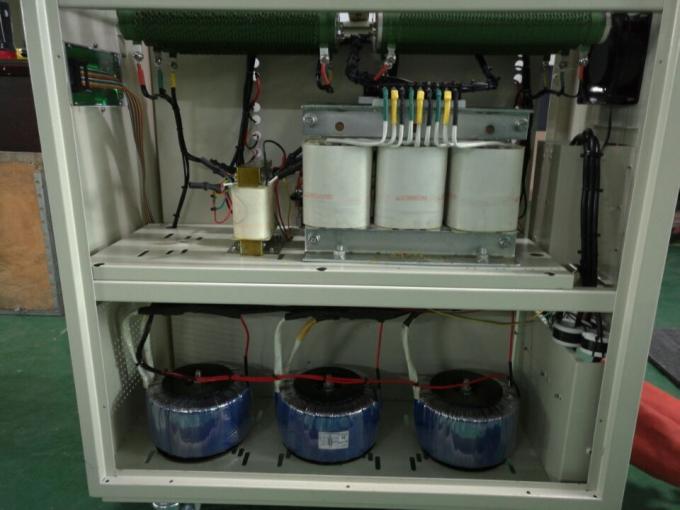

10.Pictures

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 1

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 2

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 3

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 4

Erschütterung - geben Sie 3 Chip-Steuerung des Phasen-Spannungs-Stabilisator-DSP mit 24 Monaten Garantie-frei 5





11.Technical Leistungsvergleich mit anderer Art Regler;

Sachwortverzeichnis Vergleich NICHT Berührungsspannungsregler Servobewegungsregler
Funktionsprinzip Digitaler intelligenter Prozessor DSP, die wahre Effektivwert-Spannung und der Strom sind unter Realzeitentdeckung und Steuerung gab in einem spezifischen Auftrag aus. Mit Relais AN und weg, den Wert und die Polarität der Ausgleichsspannung ändern. Frequenz- und Spannungs- und Sinuswelle sind die Inphase, die gelegt wird, um die Ausgangsspannungsstabilität beizubehalten. Über den Motor, zum der Kohlebürsteposition auf Regler zu fahren schieben Sie Spule, um die Drehungsverhältnis-Reglerspule zu ändern. Und dann wird sie, die Ausgleichsspannung des Transformators ändernd, um die Ausgangsspannung zu stabilisieren.
Antwortzeit Wenn der Spannungsabfall über 5%, gerade es 500ms erfordert, Spannung zu stabilisieren. Gleichzeitig kann er das vorübergehende Spannungsanstiegsniveau, effektiven Realzeitschutz schnell unterdrücken der Präzisionsausrüstung. Antwort langsam, wenn der Spannungsabfall über 5%, es notwendig ist, um Spannung innerhalb von ungefähr 1500ms zu stabilisieren. Wegen der Verzögerungsregelung, kann er den blitzschnellen InputSpannungsstoß nicht effektiv verhindern. So ist es schwierig, Präzisionsausrüstung effektiv zu schützen.
Parametereinstellung Zeigen Sie Knopf an, um die Parameter einzustellen, bequem, benutzerfreundlich Der analoge Potenziometer für Anpassung
Anzeige Digital LCD, wirklicher Status AVR Zeiger
Wartung Freie Wartung.

Laufende Wartung erfordert.

Kohlebürste ist einfach zu tragen, der Motor, der häufig gestaut wird.

MTBF 100000hours 8760 Stunden
Dreiphasenungleichgewichtgrad Herkömmliche Produkte für Dreiphasenverteilung
Haben Sie die Dreiphasenfunktion der elektronischen Waage der spannung
Herkömmliche Dreiphasenanpassung
Haben Sie nicht die Dreiphasenfunktion der elektronischen Waage der spannung
Leistungsfähigkeit >99% >98%
Magnetische Störung des Durchsickerns Nicht Nicht
Gitterverschmutzung Nicht Nicht
Langsame beginnende Auswirkung Alle Produkte haben eine erste Spannungsausgabefunktion Herkömmliche Produkte haben nicht diese Eigenschaft
Automatischer Stiefel der automatischen Anschaltung Alle Produkte haben eine automatische Startfunktion der automatischen Anschaltung Herkömmliche Produkte haben nicht
Die SchutzAntwortzeit Anormale Situation nach Schutz 20ms Herkömmliche Produkte haben nicht Schutz
Die Überbrückungsfunktion Haben Sie (Überbrückung) Haben Sie (Handbuch)
Über Temperaturschutz JA NEIN
Statische Überbrückung JA (automatische Übertragung ohne Unterbrechung,) NEIN
Manuelle Überbrückung JA (automatische Übertragung ohne Unterbrechung) NEIN
Über Spannungsschutz Ja (einfache Einstellung auf LCD) Ja (über Potenzialmeter)
Niederspannungsschutz Ja (einfache Einstellung auf LCD) Ja (über Potenzialmeter)
Spannungs-Balance 3phase mit der unterschiedlichen Phasenjustage der Spannung 3phase mit der vereinheitlichten Justage
Über gegenwärtigem Schutz DSP-Steuerung Analoge Steuerung


1, wenn der Lastsstrom den Nennstromwert des Reglers übersteigt, der Regler schaltet automatisch zur Überbrückung, und angezeigt auf der LCD-Bildschirm-Überlastung, um den Benutzer zu erinnern zu korrigieren. Und es kann fortfahren, Ausrüstung vor dem Schaden zu schützen, der an den hohen Geschwindigkeiten läuft.

2.When, das der Lastsstrom Nennstromwert von 10%, der Regler übersteigt, schaltet automatisch zur Überbrückung mit zur Erinnerung des Benutzers zu korrigieren. Und Benutzer hat die Zeit, die Maschine vor den Inputunterbrecherreisen weg abzustellen, um den Regler selbst vor Schaden zu schützen.

Wenn die Last den Nennstrom übersteigt, löst sie weg automatisch aus. Wegen plötzlich des Ausschaltens, holt möglicherweise sie schweren Schaden der Last, die an der hohen Geschwindigkeit läuft.
Kühlsystem Intelligenter Fan mit Temperaturbegrenzer, die Lebensdauer des Erweiterungsfans Druckluft




Sachwortverzeichnis NICHT Berührungsspannungsregler Induktionsspannungsregler
Funktionsprinzip Digitaler intelligenter Prozessor DSP, die wahre Effektivwert-Spannung und der Strom sind unter Realzeitentdeckung und Steuerung gab in einem spezifischen Auftrag aus. Mit Relais AN und weg, den Wert und die Polarität der Ausgleichsspannung ändern. Frequenz- und Spannungs- und Sinuswelle sind die Inphase, die gelegt wird, um die Ausgangsspannungsstabilität beizubehalten. Durch das Ändern des Ständer- und Rotorphasenwinkels, um den Input und die Ausgangsspannung zu ändern.
Antwortzeit Fasten Sie, wenn der Spannungsabfall über 5%, gerade es 500ms erfordert, Spannung zu stabilisieren. Gleichzeitig kann er das vorübergehende Spannungsanstiegsniveau, effektiven Realzeitschutz schnell unterdrücken der Präzisionsausrüstung. Verlangsamen Sie, wenn der Spannungsabfall über 5%, es notwendig ist, um Spannung innerhalb von ungefähr 1500ms zu stabilisieren. Wegen der Verzögerungsregelung, kann er den blitzschnellen InputSpannungsstoß nicht effektiv verhindern. So ist es schwierig, Präzisionsausrüstung effektiv zu schützen.
Parametereinstellung Zeigen Sie Knopf an, um die Parameter einzustellen, bequem, benutzerfreundlich Die analoge Potenziometeranpassung oder kann eingestellt werden
Anzeige Digital LCD Zeiger
MTBF 100000hours 8760 Stunden
Dreiphasenungleichgewichtgrad Herkömmliche Produkte für Dreiphasenverteilung
Haben Sie die Dreiphasenfunktion der elektronischen Waage der spannung
Herkömmliche Dreiphasenanpassung
Haben Sie nicht die Dreiphasenfunktion der elektronischen Waage der spannung
Leistungsfähigkeit >98% 93%~96%
Magnetische Störung des Durchsickerns Nicht Haben Sie (Durchsickern des magnetischen Flusses des Ständerrotors)
Gitterverschmutzung Nicht Haben Sie, wird Feedbackanstiegsspannungszusammenbruch zurück zu dem Gitter, mit den Leistungserhöhungen.
Verlangsamen Sie, Auswirkung beginnend Mit einer ersten Spannungsausgabefunktion haben Sie nicht diese Eigenschaft
Automatischer Stiefel der automatischen Anschaltung Mit einer automatischen Startfunktion der automatischen Anschaltung haben Sie nicht diese Eigenschaft
Die SchutzAntwortzeit Anormale Situation nach Schutz 20ms Herkömmliche Produkte haben nicht Schutz
Die Überbrückungsfunktion Haben Sie (Überbrückung) Nein
Wartungs-Weise Wartungsfrei Regelmäßige Wartung erfordert
