HQM 600-Serie Modular-UPS 600kVA Voll-DSP-Steuerung Drei-Phasen mit Ausgang PF1.0
Produktdetails:
| Herkunftsort: | Shenzhen China |
| Markenname: | HRD/OEM |
| Zertifizierung: | CE |
| Modellnummer: | HOM300, HQM400, HQM500, HQM600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 21000USD/PCS |
| Verpackung Informationen: | Standard für den Export |
| Lieferzeit: | Innerhalb von 2 Wochen |
| Versorgungsmaterial-Fähigkeit: | 100pcs/month |
|
Detailinformationen |
|||
| Farbe: | Schwarz | Typ: | Der fortschrittlichste Online 3-Level-Wechselrichter |
|---|---|---|---|

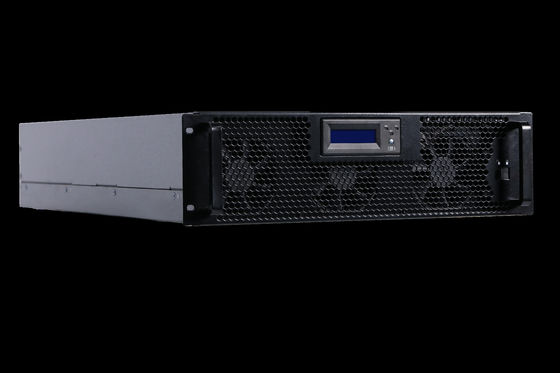

| Kontrolle: | vollständige DSP-Steuerung | Leistungsmodul: | 50kVA/50kW, 3U-Rak |
| Effizienz: | 960,5% im Normalbetrieb | Input PF: | über 0.999 |
| Thdi: | weniger als 3% für die lineare Belastung, weniger als 5% für die nichtlineare Belastung | Parallel: | 3 Einheiten mit bis zu 1800 kVA |
| Ladegerät: | ABM-Ladegerät mit 3-stadialer Ladung maximiert die Lebensdauer der Batterie | Schnittstelle: | RS232, RS485, USB, SNMP, AS400 und programmierbare Trockenkontakte |
| Anzeige: | 10.4 Zoll farbiger Touchscreen | Power-Walk in: | - Ja, das ist es. |
| Schutz: | Umfassende Schutzvorkehrungen, Überlastung, Kurzschluss usw. | Schlaf: | ja, Energieeinsparung |
| Ausgang PF: | 1.0 | THDu: | THDu < 1% ((lineare Belastung),THDu< 5% ((nichtlineare Belastung), |
| Ausgangsspannung: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Anwendung: | Telekommunikation, Computer, Regierung, finanziell, Fertigung |
| Schutz: | Kurzschluss, Überstrom, Überspannung, Überlastung, Schieflasten | Phase: | Drei Phasen |
| Hervorheben: | Intelligentes on-line-UPS,Doppelte Umwandlung on-line-UPS |
||
Produkt-Beschreibung
Name:HQ-M500-Serie 50-600kVA modulare Online-UPS
Modell:HQ-M500-Serie
Kurz:
Leistungsbereich: 50 500 kVA;
Modulkapazität: 50 kVA;
Konfiguration: 4 bis 12 Steckplätze;
Anwendung:
Datenzentrum, Telekommunikation, Netzwerk, Sicherheit, Labor, U-Bahn, Krankenhaus, Regierung, Militär, Energie, Verkehr, Rundfunk, Bank, Universität, wissenschaftliche Forschung, Petrochemie usw.
Eigenschaften:
l Vollständige digitale Steuerung durch DSP im Prozess der Berichtigung, des Wechselrichter, des Lade- und Entladevorgangs
l Intelligente Batterieverwaltungslösung, mit einem intelligenten Dritterrang-Ladungs- und Entladungsmanagementsystem für Batterien, die die Lebensdauer der Batterie verlängert
Eintrittsleistung bis 0.999, Eingangsharmonischer Strom: < 3%, 3-Level-Wechselrichter, Systemwirkungsgrad über 96,5%
l Intelligentes Selbstdiagnosesystem, reichlich Fehlerprotokolle, große Speicherkapazität für Historiendaten
l Freundliche Mensch-Maschine-Schnittstelle mit großem Touchscreen und Tastatur, reichhaltige Informationen
l Drei-Phasen-Ein, drei-Phasen-Aus, Doppelkonvertierung Online-System, bieten beste Elektrizität Qualität und Lastschutz
l Moduläres Design, Unterstützung des Heißsteckers, bequeme Wartung vor Ort
l Ausgezeichnete Belastbarkeit, Überlastung und Kurzschlussfähigkeit
l Digitale Umlaufsteuerungstechnologie, hohe Zuverlässigkeit bis zu 3 Racks parallel, bis zu 1800 kVA
l Intelligente Schlaffunktion, das System kann einige Module entsprechend der Belastung intelligent abschalten, wodurch ein höherer Wirkungsgrad erreicht wird
l Mehrfache Kommunikationsoberfläche: RS232, RS485, USB, SNMP, AS400 und programmierbare Trockenkontakte
l Funktion des EPO
l Alle PCBs verwenden eine Drei-Durchschicht-Technologie
Spezifikation:
| Modell | Hauptquartier200 | Hauptquartier300 | Hauptquartier500 | Hauptquartier600 |
| Systemkapazität | 200 kVA | 300 kVA | 500 kVA | 600 kVA |
| Leistungsmodulkapazität | 50 kVA | 50 kVA | 50 kVA | 50 kVA |
| Anzahl der Module | 4 | 6 | 10 | 12 |
| Haupt | ||||
| Eintrittsverkabelung | 3Ph+N+PE | |||
| Nennspannung | 380/400/415VAC (Linienübertragung) | |||
| Eingangsleistungseffekt | > 099 | |||
| Gesamtharmonische Verzerrung | THDi < 3% bei linearer Volllast, THDi < 5% bei nichtlinearer Volllast | |||
| Spannungsbereich |
304 ̊478Vac (Line-line) 100% Belastung; 228V~304Vac (Linien-Linien-Last) von 100% bis 75% linear abgeschwächt |
|||
| Eingabefrequenz | 40 Hz ∼ 70 Hz | |||
| Umgehung | ||||
| Nennspannung | 380/400/415VAC (Linienübertragung) | |||
| Spannungsbereich | Standardbereich +15%~-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% kann festgelegt werden) | |||
| Eingabefrequenz | ±1Hz, ±3Hz, ±5Hz eingestellt werden können | |||
| Batterie | ||||
| Eingangsspannung | ±240VDC (die Anzahl der Batterien kann zwischen 30 und 44 ausgewählt werden) | |||
| Ladeleistung | 20% * Leistungsmodul | |||
| Genauigkeit der Ladespannung | ± 1% | |||
| Ausgabe | ||||
| Nennspannung | 380/400/415VAC (Linienübertragung) | |||
| Nennfrequenz | 50/60 Hz | |||
| Leistungsfaktor | 1.0 | |||
| SpannungEineGenauigkeit | ≤ ± 1,0% @ Stetig; ≤ ± 5,0% @ Übergangsweise | |||
| Dynamische Reaktion | < 5% (20% - 80% - 20% Stufenlast) | |||
| Dynamische Wiederherstellungszeit | < 20 ms (0% - 100% -0% Stufenlast) | |||
| THDu | THDu < 1% ((lineare Belastung),THDu< 5% ((nichtlineare Belastung), | |||
| Überlastkapazität |
110% Überlast für 60 min; 125% Überlast für 10 min; 150% Überlast für 1 min; > 150% Überlastung für 200 ms |
|||
| System | ||||
| Effizienz | > 96,5% (Dual-Switch-Modus) | |||
| Anzeige | 10.4 Zoll Touchscreen + LCD + LED | |||
| Eigentumsrecht | IP20 | |||
| Umwelt | Betriebstemperatur: 0-40°C;Relative Luftfeuchtigkeit 0-95% ((Keine Kondensation) | |||
| Geräusche | < 55 dB@1 Meter entfernt | |||
| Abmessungen (WxDxH mm) und Gewicht (kg) | ||||

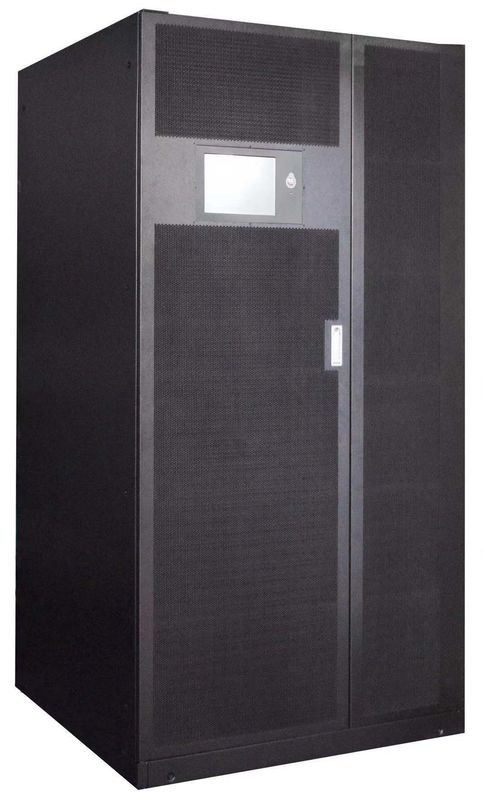

| Abmessung des Schranks | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Modulgröße | 510*700*135 mm | |||
| Gewicht des Schranks | 190 kg | 270 kg | 450 kg | 450 kg |
| Modulgewicht | 39 kg | 39 kg | 39 kg | 39 kg |
Anmerkung: Die Spezifikation kann ohne weitere Ankündigung geändert werden.
