2 Phase Selbstspannungs-Regler, 10 - 1600-KVA-elektronischer Spannungs-Stabilisator
Produktdetails:
| Herkunftsort: | China |
| Markenname: | HRD/MOTU |
| Zertifizierung: | CE |
| Modellnummer: | GTZW-D |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | 200-5000usd/pcs |
| Verpackung Informationen: | Standard für den Export |
| Zahlungsbedingungen: | L / C, T / T |
|
Detailinformationen |
|||
| Eingegebene Nennspannung: | FF208/220 VAC, F-N 120/127 VAC | Eingegebene Frequenz: | 60Hz |
|---|---|---|---|
| Eingegebener Unterbrecher: | ja | Ertrag-Nennspannung: | Phasen-Spannung AC127V, Netzspannung AC220V |
| Ertraggenauigkeit: | FF208/220 Vac+/-2%, F-N 120/12Vac +/--2% | Antwortzeit: | ≤3ms |
| Art: | Berührungsfrei, elektronisch | Farbe: | Grau |
| Markieren: | Regler der Spannung 12vdc,2-phasiger Spannungskonstanthalter,Selbstregler der spannungs-60HZ |
||
Produkt-Beschreibung
GTZW-D10-1200KVA 2 Spannungs-Stabilisator-Spezifikationen Phase digitaler Steuerung
1. Arbeitsbereiche
Verwendung: Innen-, Erschütterung-frei u. rütteln Sie, Stabilisator keine ernste Neigung vom Isolierungsgas, Dampf, chemische Absetzung, Staub, Schmutz und anderes Bombardierungs- und ätzendesmedium auf.
Funktions-Spannung: 220/127 or200/120 +/--30%, 50/60HZ
Arbeitsbereich-Temperatur: - 15℃~+45℃
Höhe: ≤3500m,
Relative Luftfeuchtigkeit: ≤90%
Lasts-Regelungs+/5%
Geräusche<9 DB1="" Mt="">
Verteiler für das Addieren von Phasen
- Produktbeschreibung
| Phase | Modell |
Kapazität (KVA) |
Strom (A) | Größe (Millimeter) W*S*G |
Gewicht (Kilogramm) |
| 2-phasig | GTZW-D10 | 10 | 15 | 350×600×750 | 140 |
| GTZW-D15 | 15 | 22 | |||
| GTZW-D20 | 20 | 30 | 160 | ||
| GTZW-D30 | 30 | 46 | 180 | ||
| GTZW-D45 | 45 | 68 | 390×650×870 | 195 | |
| GTZW-D60 | 60 | 90 | 240 | ||
| GTZW-D75 | 75 | 113 | 460×650×1200 | 316 | |
| GTZW-D100 | 100 | 152 | 330 | ||
| GTZW-D150 | 150 | 228 | 700×700×1600 | 450 | |
| GTZW-D200 | 200 | 300 | 530 | ||
| GTZW-D250 | 250 | 342 | 1100×800×2100 | 630 | |
| GTZW-D320 | 320 | 486 | 720 | ||
| GTZW-D400 | 400 | 608 | 810 | ||
| GTZW-D500 | 500 | 760 | 910 | ||
| GTZW-D600 | 600 | 912 | 1050 | ||
| GTZW-D800 | 800 | 1216 | 1800×1000×2100 | 1300 | |
| GTZW-D1000 | 1000 | 1520 | 1650 | ||
| GTZW-D1200 | 1200 | 1824 | 1900 | ||
| GTZW-D1600 | 1600 | 2431 | 1800×1000×2100 |
3.Characteristics
V LCD Großbild
Unter Verwendung Großbild-LCD-Anzeige zeigt Dose dynamische Anzeigenspannung, Strom und alle Arten Arbeitsbedingung.
V Produkt-Eigenschaften
Die Geschwindigkeit der Antwortzeit (stabilisierte Geschwindigkeit) ist sehr schnell, berührungsfrei, Entstörungs-, kein mechanischer Defekt und Abnutzung der Kohlebürste, wartungsfrei. Dreiphasenspannung, die sich unabhängig reguliert, um die Balance der Ausgangsspannung sicherzustellen. Schützen Sie effektiv die Sicherheit der Präzisionsausrüstung.
V kann Präzision (Ertraggenauigkeit) justiert werden
Alle Präzision des Stabilisators wird plus oder minus 2 Volts eingestellt. Entsprechend unterschiedlicher Last kann Nachfrage plus oder minus 2 Volts, plus oder minus 2 Volts justiert werden.
V Handbuch Voltage Regulation
Entsprechend Produktionsanforderung im Rahmen des 10% Nennspannungswertes, kann der Stabilisator Spannung für unterschiedliche Elektrogeräte willkürlich einstellen.
V automatische Überbrückungs-Funktion
Ausgerüstet mit automatischer Überbrückungsfunktion, wenn der Stabilisator ausfällt, kann sie zu die Hauptleitungen automatisch machen, keine Neigung für die Produktion.
V ausgegebene Hochs und Tiefs-Spannungs-Schutz-Funktion
Wenn Überwachungsschaltung die Ausgangsspannung über der oberen oder untereren Grenze hinaus ermitteln, kann Spannungsstabilisator zu die Hauptleitungen automatisch machen, keine Neigung für die Produktion.
V Mangel an Phasen-/Phasen-Störungs-Schutz-Funktion
Als Überwachungsschaltung Phasenausfall ermittelte, schneidet Spannungsregler /stabilizer den Ertrag automatisch und Stimmewarnung ab.
V Verzögerungs-stabilisierende Ausgangsspannungs-Funktion
Spannungs-Stabilisatorstiefel oder erholen sich von einem Zustand des Schutzes, würde nicht reguliert sofort. Aber Aufenthalt an, erst nachdem Benutzer bestimmen, dass die Netzspannung normal sind, zu garantieren, dass die Lastsausrüstung nicht beschädigt würde.
V automatische Ausgabefunktion
Systemvoreinstellung ist automatischer Ertrag. Wenn Stabilisator an die Hauptleitungen anschließen, ermitteln System, dass das Stromnetz normal ist, dann würde es verzögern < 3="" ms="">
V Modularbauweise, einfach zu ersetzen und zu reparieren
Modularbauweise-, Regulierenstromkreis und Überwachungsschaltungsunabhängigen miteinander annehmend, sind alle Komponenten Standard-normalisierung. Versammlung, Entstörung, Wartung sind und schnell einfacher.
Als die kurzzeitige Überlastung oder der Kurzschluss, der Transformator nicht geschädigt würden, um brennendes Feuer der Spule zu vermeiden. Wenn Überlastung 100%, Stabilisator 15 Minute widerstehen kann, 10 Sekunden für Überlastung 500%.
- Hauptsächlichsachwortverzeichnis
| INPUT | Nennspannung | FF208/220 VAC, F-N 120/127 VAC |
| Stabilisierter Spannungsbereich | 2P2W+G 220Vac +/- 30% (20-60% (kundengebundene verfügbare) | |
| Frequenz | 60HZ | |
| Inputunterbrecher | Ja | |
| OUTPUT | Nennspannung | 90.6/110/118/145.5 VAC, 157/220/236/252Vac |
| Mittelspannung | ±7℅ (kann justiert werden) | |
| Geben Sie Genauigkeit aus | FF 208/220/221/236 VAC +/- 2 Volt, F-N 110.5/118/120/127Vac +/- 5% | |
| Antwortzeit | ≤3ms | |
| Energie-Faktor | 0,9 | |
| Stabilisierungs-Zeit | ≤100ms/Step | |
| THD | < 1=""> | |
| Leistungsfähigkeit | ≥99℅ | |
| Lastsregelung | +/- 1,5% | |
| Zweiphasenungleichgewicht-Faktor | 2-phasige Spannungsbalance automatisch, incrementation≤2% | |
| Überlastung | 500% 10sg/100% 15min/50% 1 Stunde 30% 2 Stunde 10% fahren fort | |
| Verbindungsweise |
Verteiler für das Addieren von Phasen
|
|
| Unterbrecher | Ja | |
| SCHUTZ | Über Spannung | Wir nehmen den Antrag an |
| Unter Spannung | Wir nehmen den Antrag an | |
| Phasen-Verlust | Ja ununterbrochen überbrücken | |
| Überspannungsschutz | Ja | |
| Überlastung | Elektrische Entdeckung, überbelasten 1 Minute, der Ertrag würde abgeschnitten. | |
| Überstrom | Elektronische Entdeckung und Leistungsschalterdoppelschutz. | |
| Kurzschluss | Elektronische Entdeckung und Leistungsschalterdoppelschutz. | |
| Überbrückung | Manuelle Überbrückung und automatische Überbrückung. | |
| ANWEISUNG | Spannung | A, B, ∑AB-Zweiphasenshows richten beziehungsweise und Ist-Werte aus |
| Gegenwärtig | A, B, ∑AB-Zweiphasenshows richten beziehungsweise und Ist-Werte aus | |
| Arbeitszustand | AVR/Bypass | |
| Anormal | Überspannung, Unterspannung, Überlastung, Sicherungsschlag | |
| STEUERMODUS | DSP lassen Meßintelligente Steuerungstechnik des chips laufen | |
| ARBEITSmodus | Mit automatischer Spannungsregulierung und der Überbrückung Arbeitsmodus zwei. | |
| VOLTAGE REGULATIONS-MODUS | 2-phasig justieren Sie Spannung separat | |
|
ÜBERLASTBARKEIT
|
500% für 10 Sekunden 100% für 15 Minuten 50% 1 Stunde lang 30% 2 Stunde lang 10% fahren fort |
|
| MASS-ZEIT FÜR KORREKTUR | 8,33 Frauantwort 1,5 wir (Mikrosekunden) | |
| ISOLIERUNGS-TRANSFORMATOR | Ja 1 für Phasen | |
materielle Liste 5.Main
| Materieller Name | Quantität | Hersteller | Einleitungen |
| EINSCHLIESSUNG | 1pcs | HRD |
Nehmen Sie 2,0 stark kaltwalzen Stahl-Sheets.Surface-Behandlung an: Beschichtung G139→Phosphating+PZ660 powder+powder oder elektrostatisches (RAL7032) Plastiksprühen; |
| ANZEIGE | 1pcs | HRD | Nehmen Sie Weitwinkel-LCD Anzeige STH an und offenbar lesen; steroscopical und direkt. |
| HAUPTAUSSCHUSS | 1pcs | HRD | Entwickeln Sie PWB unabhängig, stabiler Schaltkreis; Die Hauptkomponenten nehmen importierte Marke, wie „Infineon“, „St.“, „Fairchild“, „Toshiba“, etc. an. |
| SINGEN SIE DIE PHASE, DIE TRANSFORER KOMPENSIERT | 2PCS | HRD | Durch eintauchende das Sekundärvakuum und backen Sie ununterbrochen 10 Stunden lang unter der hohen Temperatur von 130 ℃.Transformer-Isolierungsklasse F, Hitzebeständigkeit 155 ℃. Die ganze Stoßspannung sind 3500V/5Ma/min; |
| DREIPHASENRegeltransformator | 2PCS | HRD | |
| RELAIS | 2PCS | HRD | Nehmen Sie inländische erstklassige Marke, den Special an, der für den Spannungs-Stabilisator der digitalen Steuerung besonders angefertigt wird. |
|
SICHERUNG
|
2PCS | Ming Rong | Annahme der inländischen Sicherung, die erste Marke Produkte der hohen Qualität der Firma „Ming Rong“ |
| INPUT-SCHALTER | 1PCS | SHIHLIN | |
|
ABSORPTION WIDERSTAND |
3PCS | VILVA ELEKTRONISCH |
Industriell-Gradwiderstandstall und -langlebiges Gut
dauerhaft
|
| HYSTERESE ZWISCHEN SCHRITTEN | < 1=""> | ||
| UMWANDLUNG | RELAIS | ||
| TECHNOLOGIE | ZUSATZ UND ABZUG PHASOR | ||
| ZAHL-HÄHNE | 6 |
6.Technology und spezielle Anforderungen
1.With ausgegebener manueller Überbrückungsschalter;
2. Einschließungsmaterial: Baosteel (oder Wuhan-Eisen und Steel Group Corp) starke 2mm walzen Stahlbleche kalt;
Behandlung 3.Surface: Beschichtung G139→Phosphating+PZ660 powder+powder (RAL7032);
4.Products Fertigung in Übereinstimmung mit dem Gesetz des Volksrepublik- Chinaindustriestandards, Kompensationswechselstrom-Stabilisator-Ziele.
Dokumente 7.Technical
Stellen Sie die komplette technische Datei über die Ausrüstung zur Verfügung:
A.1pcs die ganze Maschinenqualitätsbescheinigung.
B.1pcs-Warentestbericht
C.1pcs-Benutzerhandbuch
Versicherung 8.Quality und Kundendienst
1)Ausrüstungsgarantiezeitraum ist 2 Jahre vom Liefertermin;
2)Während des Garantiezeitraums technische Unterstützung des Lieferantenangebots für freies; Wenn die Mitteilung des Ausfalls durch die Partei A erhalten Sie, sollte Partei B die Garantieverpflichtungen einführen; Antwort innerhalb 8 Stunden und die Lösung sollten ohne 24 Stunden gegeben werden, um die Verluste der Partei A. zu verringern. Wenn Wartungsbedarf andere Ersatzteile, die kaufende Vorlage der Partei B, Installation und Entstörung, innerhalb 48 Stunden das Problem löst.
3)Nach dem Garantiezeitraum versehen der Lieferant Benutzer mit fristgerechtem, hochwertigem, vorteilhaftem technischem Service und liefern Ersatzteile.

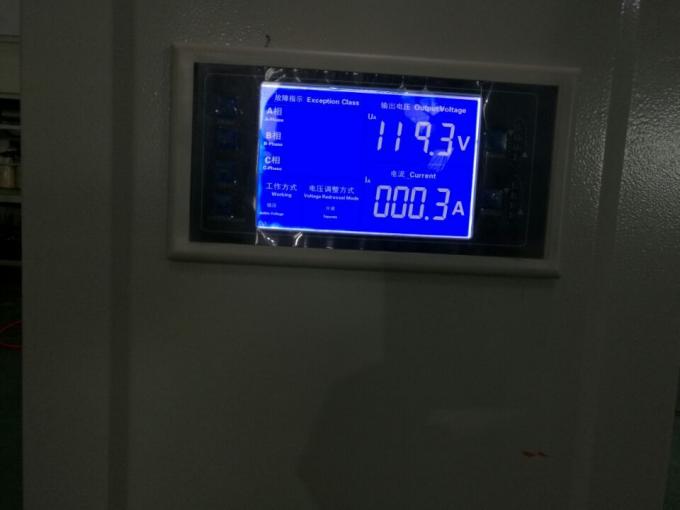

Anzeige 9.LCD

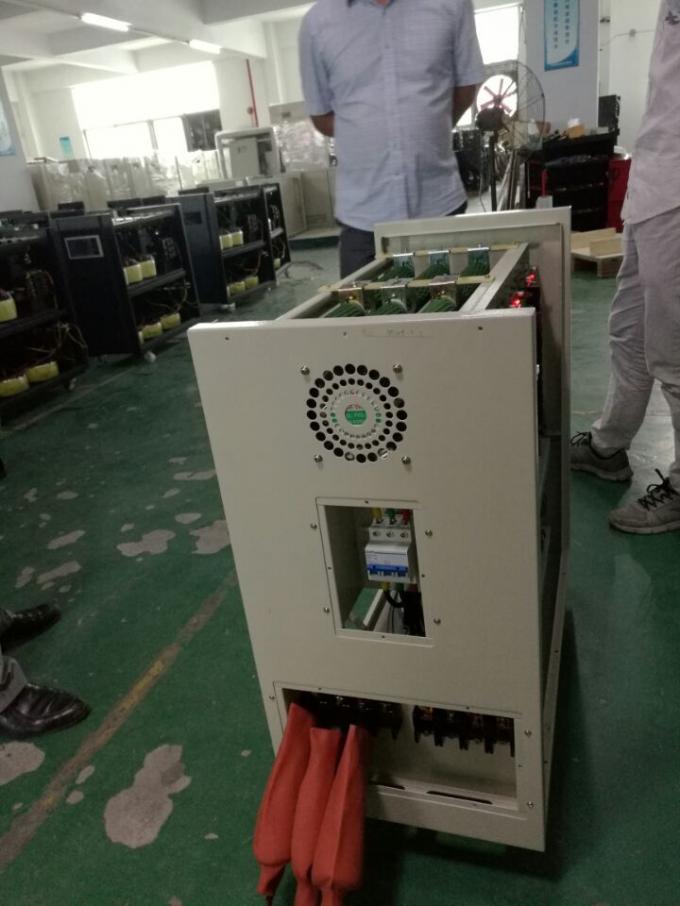

10.Pictures
