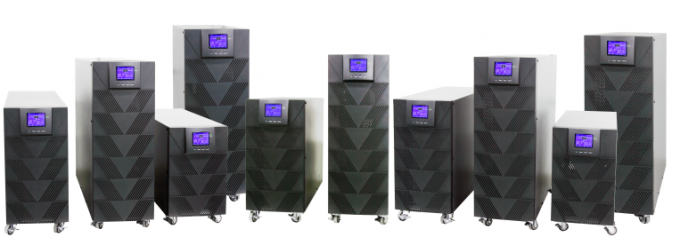

On-line-LF UPS 6-40KVA mit PFC-Funktion

Powersafe-Reihe on-line-LF UPS 1-30kVA

1. System-Einleitung

Reihe UPS PS II ist voll-digitalisiert mit europäischem Cortex-M3 MCU (STM32F103RCT6) kontrolliertem Ertrag des eingegebenen/einphasigen einphasigen oder eingegebenen/einphasigen ausgegebenes on-line-UPS der Phase 3. Sie stellt zuverlässigen, stabilen und konstanten Wechselstrom für Computerausrüstung, Telekommunikationsgeräte, Präzisionsausrüstung/Instrument und Netzabschlussgerätausrüstung (NTE) zur Verfügung. UPS-Systeme schützt alle diese Geräte vor den verlierenden Daten oder Informationen wegen des Machtausfalls, -unterbrechung oder -unterbrechung zu wirklich und lösen umfassend Machtfragen, wie Stromausfall, Stromstoß, Spannungssenkungen, vorübergehende Überspannung, vorübergehende Unterspannung, Frequenzausgleich, Machtstörungen, Schaltungsausgleichströme und Verzerrung der harmonischen Welle.

Eigenschaften 2.Syetem

Index der Leistungs-2.1High

◆ moderner Störungsbesuch-Gleichrichter und IGBT-Inverter-Technologie. Online 1/1 oder 3/1 doppelte Umwandlungsstruktur.

◆ passen sich mit Ertrag lokalisierter Transformatortechnologie an, um 200,220,230,240Vac, Planquadrate 50/60Hz zu passen;

◆ teilen breite Input-Strecke vom einphasigen 160-280Vac, 3 286-475Vac, 50/60 Hz±5%, hohe anpassungsfähige Kapazität zum Hauptleitungs-Gitter in Phasen ein

◆ hohe Überlastungs-Fähigkeit -- Überspannungsschutztechnologie, zum der plötzlichen Auswirkung für 0% bis 100% Last ohne Übertragung auf Überbrückung sofort zu tragen;

◆ Gesamtwirkungsgrad 85%. 98% unter ECO-Modus;

◆ Voll-digitalisierte Sklaventechnologie der Nicht-Hauptparallelen Redundanz. Paralleles circumfluence ≤5%;

◆ intelligenter Aufladungsentwurf. Er rüstet sich mit SCHLÄGER-Tief/über belastetem Sensor aus, um das Ladegerät zu schützen. Realzeitdiagnose auf Batteriestatus und Wartedaten gleichzeitig;

Schirm der ◆ großer Farbpunktematrix-LCD+LED mit Multifunktionstastatur zu den Girosystemparametern, wie Störungsgeschichten, Entladungseinstellungen der Betriebszustandeigendiagnose regelmäßig, etc.

◆ Batteriec$selbst-prüfung kann auf dem LCD direkt getan werden. Die Batterie-Kapazität, UPS-Arbeitsmodus (online oder ECO) kann auf den Schirm eingestellt werden. Alle Geschichtsstörungen und -statistiken können auf dem Schirm gesehen werden, um Benutzer zu helfen, die Arbeitszusammenfassung UPSs zu analysieren.

◆ Überwachung kann durch WAN/LAN SNMP-Adapter oder -wolken-Überwachungs-Adapter erfolgt werden. UPS rüstet sich mit RS232, USB aus, trägt EPO und kann RS485 und Trockenkontakt als optionale Zusätze wählen.

◆ Belüftungs-Entwurf von vorn nach hinten, zum der defekten Rate des Produktes zu verringern.

◆ Smart-Größe.

2.2. Sicher und zuverlässig

◆ MCU Steuerung, zum aller Energieaufbereitungssitzungen während der Operationen laufen zu lassen, die höhere Systemzuverlässigkeit als traditionelle UPS-Systeme hat.

◆ Ertrag lokalisierte Transformator-Einbauten. Es kann Auswirkungen und Störungen vom Lasts-harmonische Wellen-Strom und von der N-Draht-Spannung verringern.

◆ spezieller Entwurf auf den Batterieverbindern, zum der Schockgefahren von der Misoperation zu speichern;

◆ 90% von Systemkomponenten sind von den internationalen Marken. Alle Geräte ist gealtert worden und geprüft worden völlig mindestens 24 Stunden lang, bevor man die Fabrik verließ.

3. Reiche optionale Zusätze

Das System kann SNMP-Netz-Adapter, RS485-/Drykontakt, USB-Port und EPO-Funktion verwenden, um eine Fernbedienung und eine Überwachungsanlage aufzubauen.

4. Anwendungs-Art

Das System ist für die kleinen und mittleren wichtigen Ausrüstungssysteme, wie kleine und mittlere Handelsnetzwerkausrüstung, kleines Rechenzentrum, wichtige medizinische Ausrüstung, herstellendes prozesskontrolliertes System und Telekommunikationsgeräte bestimmt.

5. Technischer Punkt

◆ MCU Steuerung liefert höhere Systemzuverlässigkeit als traditionelle UPS-Systeme.;

◆ breite Eingangsspannung und Frequenzbereich.;

Digitale Eigenschaft der parallelen Redundanz des ◆ Nicht-Hauptsklaven;

◆ modernes Batterie-Managementsystem;

◆ hohe Überlastungs-Fähigkeit;

◆ Punktematrix-Farbbildschirm für freundliches;

◆ lokalisierte doppelte Umwandlungson-line-technologie mit Ertrag Transformator

◆ intelligente Größe verglich mit der selben Größe UPSs im Markt. Alles UPS ausgerüstet mit Rädern.
